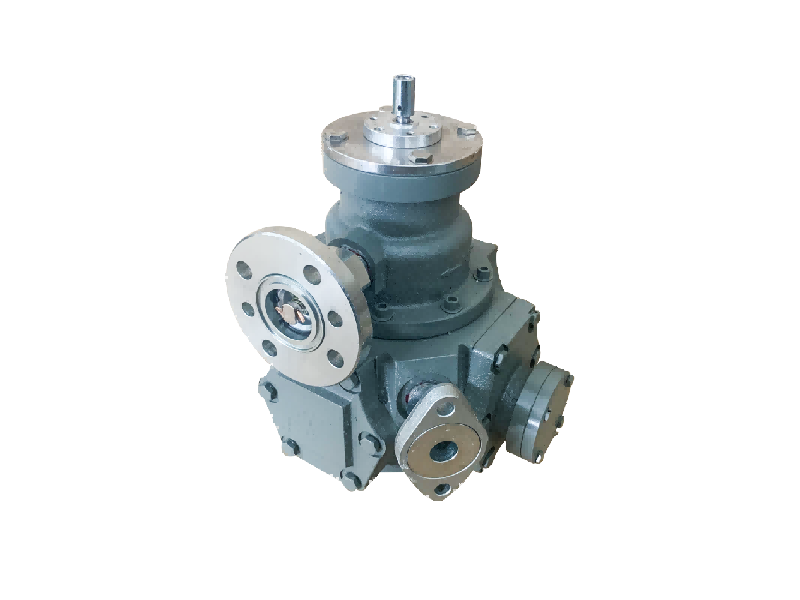

Cốt lõi củaLưu lượng kế LPGFM1là một vỏ hình trụ đóng. Vỏ được lắp đặt bên trong một vòng quay tự do xung quanh trục trung tâm của trống hình trụ, trống bằng lưỡi radial được tách thành ba hoặc bốn buồng khí độc lập (hoặc ‘xô,). Mỗi buồng có khe cắm thẳng ở bức tường bên trong (gần trục trung tâm) và ở bức tường bên ngoài (gần vỏ): mở bên trong đóng vai trò là đầu vào của buồng đo sáng của buồng và mở bên ngoài đóng vai trò là ổ cắm của buồng. Vỏ LPGFM1 chứa đầy khoảng một nửa thể tích nước hoặc dầu có độ nhớt thấp dưới dạng chất lỏng niêm phong, do đó nửa dưới của rôto chìm trong chất lỏng. Phương pháp niêm phong chất lỏng này là tính năng chính của lưu lượng kế, thay thế cho niêm phong cơ học của lưu lượng kế thể tích truyền thống và đạt được một hoạt động không có rò rỉ độc đáo.
khí từ đầu vào lưu lượng kế vào quy trình làm việc như sau:
Giai đoạn bơm hơi: Khí đầu tiên vào dòng điện ở một vị trí cụ thể của buồng khí (như buồng). Vào thời điểm này, một buồng của đầu vào bên trong chỉ tiếp xúc với bề mặt chất lỏng và đầu vào được kết nối với khí bắt đầu lấp đầy buồng A. Đồng thời, một buồng khác (ví dụ: buồng B) chứa đầy khí và các khe hở bên trong và bên ngoài của nó được niêm phong bởi bề mặt chất lỏng, tạo thành một không gian ’xô đóng - buồng đo sáng. Một buồng thứ ba (ví dụ, buồng C) có ổ cắm bên ngoài tiếp xúc với bề mặt chất lỏng và bắt đầu thông hơi khí vào ổ cắm mét.
Lái xe và xoay: Khi khí tiếp tục lấp đầy một buồng, xi lanh quay phải chịu một lực không cân bằng được điều khiển bởi áp suất đầu vào và bắt đầu quay ngược chiều kim đồng hồ xung quanh trục trung tâm của nó (hướng quay phụ thuộc vào thiết kế và được hiển thị ngược chiều kim đồng hồ trong hình minh họa).
Đồng thời, buồng A xoay đến vị trí ban đầu của buồng B, và các khe hở bên trong và bên ngoài của nó được niêm phong bởi bề mặt chất lỏng, tạo thành một buồng đo sáng mới. Theo cách này, mỗi buồng trải qua chu kỳ: lạm phát → hình thành buồng kín → xả → đặt lại bằng cách ngâm.
Cơ sở của phép đo thể tích: Điểm quan trọng là đối với mỗi vòng quay của trống, một thể tích khí bằng ‘Số lượng buồng × thể tích riêng lẻ của từng buồng đi qua đồng hồ. Ví dụ, trong trường hợp rôto bốn buồng, một cuộc cách mạng thải ra bốn lần khối lượng của các buồng. Số lượng vòng quay của xi lanh được truyền đến chỉ báo đếm bên ngoài (ví dụ: bộ đếm cơ học hoặc cảm biến điện tử) thông qua cơ chế bánh răng, có thể cộng chính xác tổng thể tích khí đi qua lưu lượng kế.

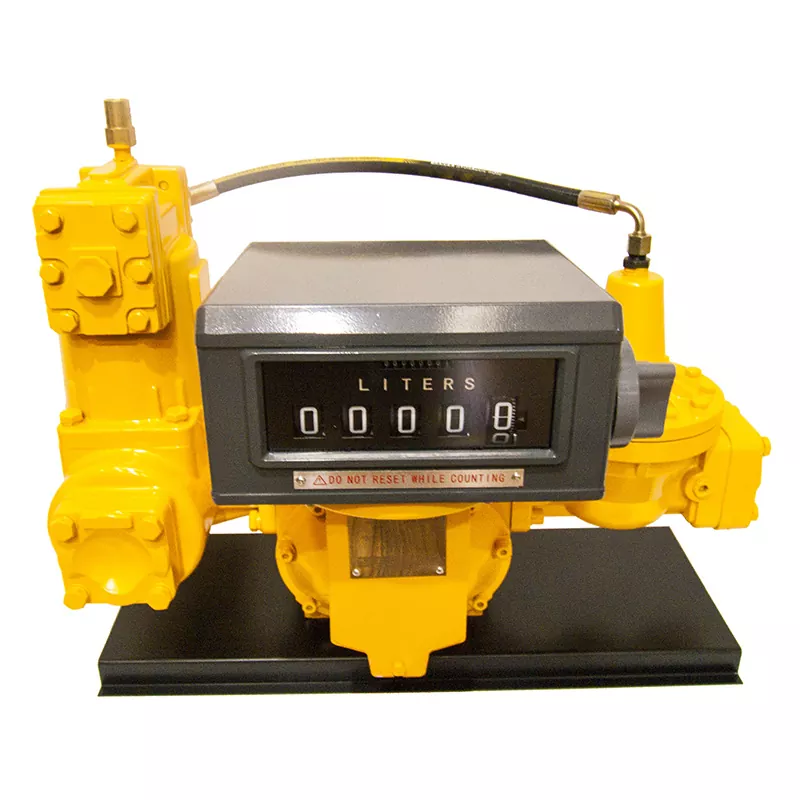

Lưu lượng kế LPGNhờ nguyên tắc niêm phong chất lỏng của nó, một lớp duy nhất của lưu lượng kế thể tích không rò rỉ. Các đặc điểm lỗi của nó (như tuyến tính, độ lặp lại) và các đặc điểm khác dựa vào niêm phong cơ học của lưu lượng kế thể tích (như bánh xe, màng) có sự khác biệt đáng kể, thường là độ chính xác tuyệt vời, độ chính xác của độ chính xác lên tới 0,2 đến mức 0,5. Tuy nhiên, nguyên tắc hoạt động cũng mang lại những hạn chế cụ thể:
Hạn chế phạm vi dòng chảy: Để đảm bảo chất lỏng có thể được niêm phong hiệu quả trong buồng khí và khí có thể được thải ra trơn tru mà không gây ra sự dao động bạo lực ở mức chất lỏng hoặc sự cố chất lỏng, tốc độ quay của xi lanh quay không thể quá nhanh. Điều này trực tiếp giới hạn tốc độ dòng có thể đo được tối đa. Do đó, đồng hồ đo dòng LPGFM1 chủ yếu phù hợp để đo chính xác các khí dòng nhỏ, thường được sử dụng trong các phòng thí nghiệm, hiệu chuẩn đồng hồ tiêu chuẩn, giám sát dòng chảy nhỏ của các quá trình đặc biệt và các kịch bản khác.
Yêu cầu tương thích khí: Khí được đo không được hòa tan trong chất lỏng niêm phong bên trong lưu lượng kế, cũng không thể có bất kỳ phản ứng hoặc tương tác hóa học nào với chất lỏng niêm phong. Việc không làm như vậy có thể dẫn đến các lỗi đo lường (ví dụ: chỉ số âm lượng nhỏ do hòa tan khí), thay đổi bản chất của chất lỏng hoặc thậm chí làm hỏng máy đo. Lựa chọn chất lỏng niêm phong phù hợp (nước, dầu hoặc chất lỏng trơ khác) là rất cần thiết để đo chính xác một loại khí cụ thể.
Các cân nhắc khác: Đồng hồ cần được gắn theo chiều ngang và mức chất lỏng cần được duy trì ở điểm xác định khi sử dụng. Những thay đổi về nhiệt độ môi trường có thể dẫn đến thay đổi thể tích của chất lỏng niêm phong và đòi hỏi sự chú ý hoặc bù. Trong khi chính xác cao, chúng thường có kích thước và trọng lượng tương đối lớn và yêu cầu duy trì thường xuyên mức độ và độ sạch của chất lỏng.
Tóm lại, LPG Stowmeter, với độ chính xác cao, không có rò rỉ và nguyên tắc trực quan, chiếm một vị trí quan trọng trong lĩnh vực đo tổng thể tích của các khí dòng nhỏ, nhưng cần phải tuân thủ nghiêm ngặt phạm vi dòng chảy áp dụng của chúng và các yêu cầu tương thích chất lỏng.
