Bơm đa tầng khí dầu mỏ hóa lỏng

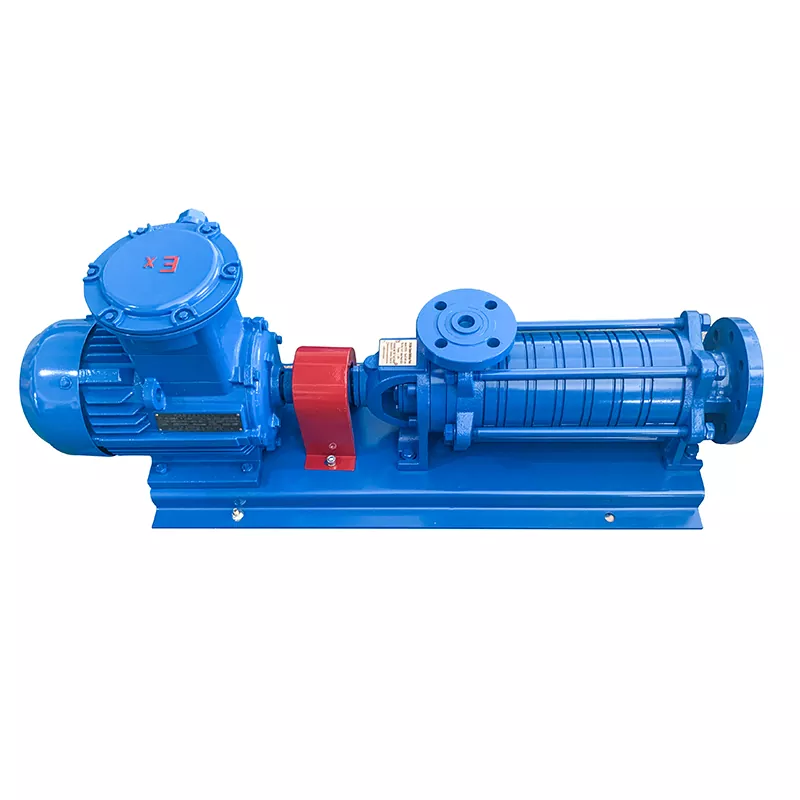

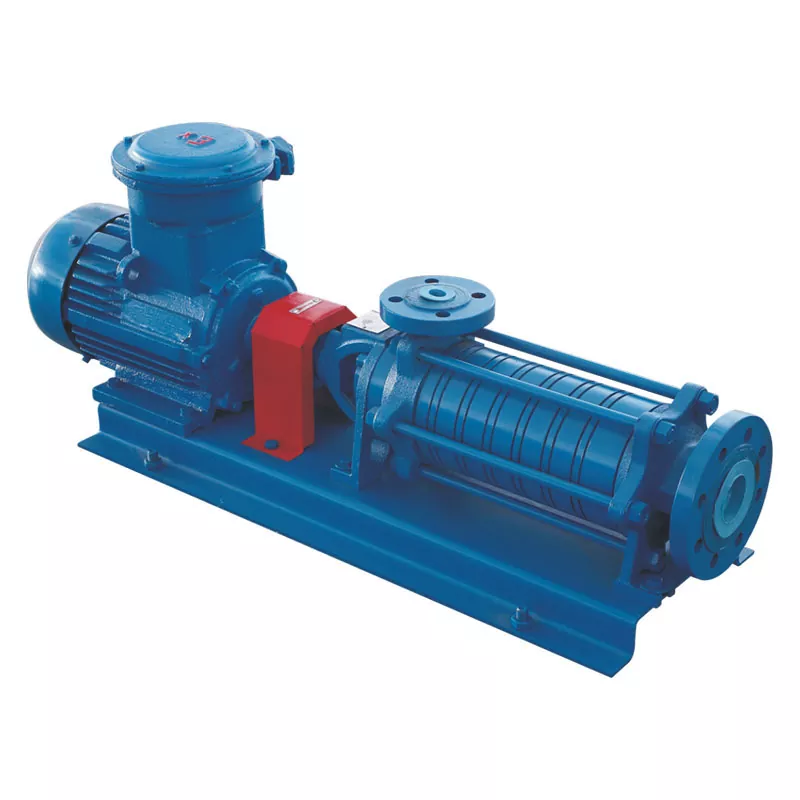

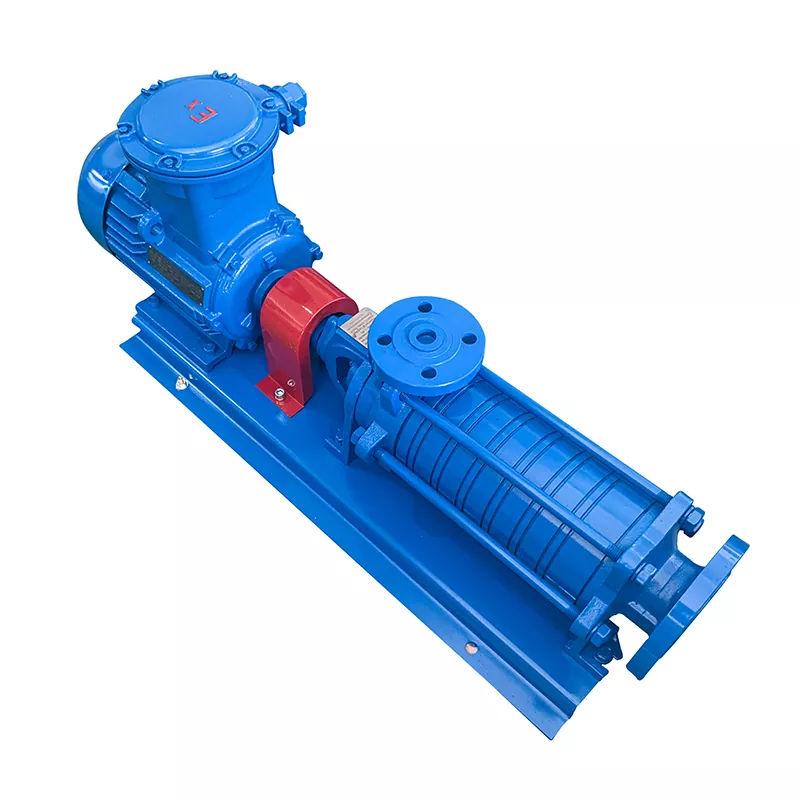

Máy bơm khí dầu mỏ hóa lỏng nhiều tầng là máy bơm kênh dòng ly tâm có thiết kế nằm ngang và 6 tầng. Nó sử dụng phốt cơ khí mà không cần làm mát bên ngoài. Được trang bị tuabin nén trước ở đầu hút, máy bơm đa tầng khí hóa lỏng này hoạt động xuất sắc trong điều kiện NPSH thấp, mang lại tốc độ dòng chảy cao và áp suất cao.

Máy bơm bao gồm bốn bộ phận chính: bộ phận đỡ, bộ phận truyền động, vòng bi và bộ phận làm kín. Phần hỗ trợ sử dụng bu lông buộc để kẹp khung đỡ đầu vào, ống bọc cánh dẫn hướng phía trước, vách ngăn cánh dẫn hướng, ống bọc cánh dẫn hướng phía sau, đầu nối đầu ra, nắp đầu đầu ra và khung đỡ đầu ra với nhau để tạo thành buồng làm việc. Bộ phận truyền động gồm trục dẫn động, bánh công tác phía trước, bánh công tác đồng và chốt song song – trục dẫn động bánh công tác qua then để tạo ra lực ly tâm. Các vòng bi bao gồm vòng bi tay cánh dẫn hướng phía trước, vòng bi chặn một hướng và vòng bi lăn. Các bộ phận bịt kín được tạo thành từ vòng chữ O và phốt cơ khí. Thông số như sau.

Đặc điểm cấu trúc

Máy bơm khí dầu mỏ hóa lỏng nhiều tầng này có thiết kế nằm ngang với cánh quạt 6 tầng, mang lại cột áp cao và lưu lượng lớn. Phốt cơ khí không yêu cầu hệ thống làm mát bổ sung, đơn giản hóa việc lắp đặt và bảo trì. Tua bin nén trước ở đầu hút giúp giảm yêu cầu NPSH một cách hiệu quả, đảm bảo vận hành ổn định ngay cả trong điều kiện hút kém. Với cấu trúc nhỏ gọn và hoạt động trơn tru, máy bơm đa tầng khí hóa lỏng này phù hợp cho dịch vụ hạng nặng liên tục..

Ứng dụng

Máy bơm nhiều tầng khí dầu mỏ hóa lỏng này thích hợp để nạp xi lanh, bơm LPG từ bể chứa trên mặt đất và bốc dỡ xe bồn. Nó xử lý nhiều loại phương tiện bao gồm LPG, dầu hỏa, dầu diesel và các chất lỏng khác.

Các biện pháp phòng ngừa

1. Phải lắp đặt bộ lọc 100 lưới hoặc mịn hơn ở đầu vào máy bơm để ngăn các mảnh vụn xâm nhập và gây hư hỏng.

2. Máy bơm phải được mồi trước khi khởi động - tất cả không khí phải được đẩy ra ngoài và máy bơm chứa đầy chất lỏng. Nếu không làm như vậy sẽ gây ra hiện tượng quá nhiệt, rung và chạy khô, có thể làm hỏng máy bơm hoặc dẫn đến hỏng thiết bị.

3. Phải kiểm tra hướng quay của động cơ trước khi khởi động.

4. Tránh vận hành kéo dài khi đóng van xả vì điều này sẽ rút ngắn tuổi thọ của máy bơm.

Câu hỏi thường gặp

Q1: Tại sao máy bơm nhiều tầng không hoạt động?

A1: Kiểm tra động cơ. Nếu ổn, hãy kiểm tra thân máy bơm xem có bị kẹt – vật lạ hay lực căng không cân bằng trên 6 bu lông buộc không.

Câu 2: Tại sao máy bơm rung mạnh khi vận hành?

A2: Kiểm tra độ thẳng hàng giữa động cơ và máy bơm – xác minh độ thẳng hàng của đai ốc lắp và tính đồng nhất của chiều cao tâm.

Câu 3: Làm thế nào để khắc phục rò rỉ từ máy bơm nhiều tầng?

A3: Kiểm tra phốt cơ khí (hư hỏng hoặc chiều cao không chính xác) và kiểm tra thân máy bơm (có vết nứt hoặc vòng chữ O bị mòn).
